現在骨密度儀市場中主要是X射線和超聲波形式兩種，而超聲波骨密度儀又分為測量跟骨和測量脛骨橈骨兩種，超聲骨密度儀不管是測量脛骨橈骨還是跟骨，原理都是一樣。

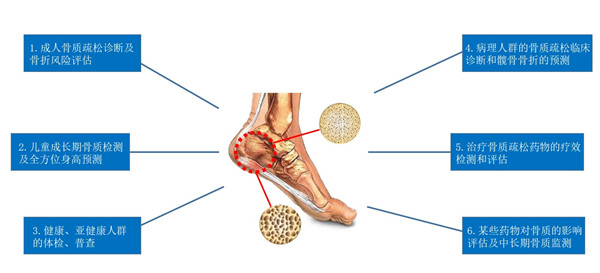

超聲骨密度儀跟骨測量位置

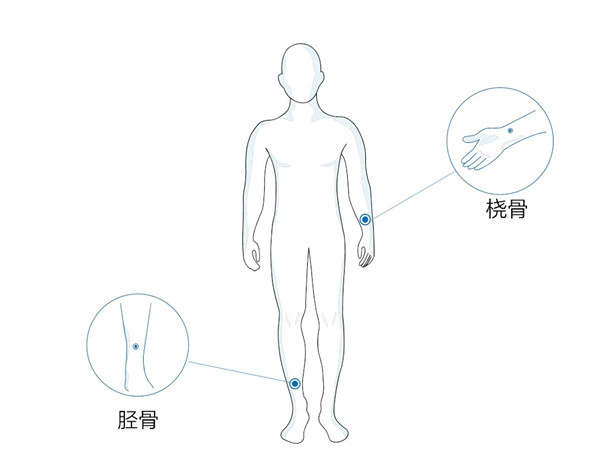

超聲骨密度儀脛骨橈骨測量位置

超聲骨密度儀原理

超聲測量儀一般由超聲波發生器，超聲波探頭和電腦組成。工作時超聲波由發射探頭發出，通過水或耦合劑，穿過被測組織，由接收探頭接收信號，然后由電腦計算超聲速度(SOS)和/或振幅衰減系數(BUA)。

超聲骨密度儀是通過向超聲換能器激勵電脈沖，使超聲換能器發射超聲波，超聲波穿透被測試者足跟到達另一個超聲換能器，由于超聲波透過不同的骨質時，其超聲速度和衰減也不相同，通過計算SOS（超聲速度）和BUA（寬帶超聲衰減），超聲骨密度儀得出被測者的T-Score（T值)、Z-Score（Z值）等參數，并通過顯示器顯示或打印機打印，供醫生和參考。

超聲骨密度儀相關知識拓展

超聲波示意圖

 超聲波是超出人耳聽力頻率以上的一種機械波(>20千赫)。其波形由速度，頻率和波長決定，它們之間的關系是: 速度=波長×頻率。

 當超聲波通過骨組織時，它與骨組織之間的反應和放射線通過骨組織的情況完全不同。超聲波通過介質(骨組織)時，超聲波發生兩個根本的變化。介質可以改變超聲波的速度，也可以使超聲波能量減弱，發生衰減。因此目前臨床上使用的超聲骨密度儀主要測量兩個參數: 超聲速度(Speed of Sound，SOS)和寬幅超聲衰減(Broadband Ultrasound Attenuation BUA)。其他參數都是由這兩個參數演變而來。

 從力學知識我們知道，當超聲波穿過均質材料時，如塑料，橡膠等，如果已知該材料的密度和超聲速度，該材料的彈性系數(Elasticity Modulus)，也就是揚氏系數(Young’s Modulus)(表示材料強度的一項指標)可由下列公式求得: 彈性系數=密度×(超聲速度)2。 應該注意該公式不適用于非均質材料，如木材和松質骨等，但可以用這個公式作初步分析。

超聲骨密度儀原理不知道是否已經講清楚了，現在超聲波骨密度儀技術也非常成熟了，如果需要了解超聲骨密度儀的產品知識，可以聯系我們。
